COB液晶屏模组麻豆AV在线免费观看设计规则，COB液晶屏模组麻豆AV在线免费观看不用斑马条的壳G=2.5mm(含EL 背光源);用斑马条且带LED背光源的壳G=3.0mm。采用斑马条连接的模块，壳加压痕，否则不加。压痕长度A>LCDP 引线长度。两压痕中心距B=LCD屏小片宽度+LCD屏单边电极长度。筋高>=0.3.高度：根据客户要求而定。F≤30.0mm，E≤7.0mm。

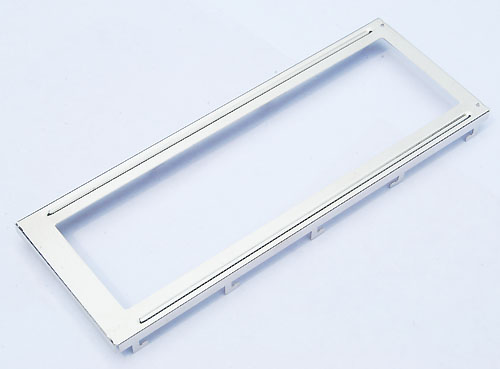

铁壳上应加两个定位用的小柱，规定为宽0.8-1.0mm。麻豆AV在线免费观看内腔长宽尺寸公差(L，W)= LCD(长，宽)+0.2mm(间隙)。公差值以LCD PITCH 值为参考，当0.6 0.8 时，选取+0.15/-0。整个麻豆AV在线免费观看长宽(L，W)=LCD(长，宽)L，W+[0.2mm(间隙)+2 倍材质厚度]。
COB液晶屏模组麻豆AV在线免费观看的PCB以上高度(即PCB 到麻豆AV在线免费观看顶面的高度)≥3.0mm(LCD 单片厚为0.7mm)，OR≥5.5mm (LCD单片厚度为0.7mm ，LED为侧部光)。 且保证LCD与背光的间隙为0.5mm(MIN)当麻豆AV在线免费观看为中心对称时，铁1 称，(中心两边爪钩方向相对设计)。当麻豆AV在线免费观看为非中心对称结构时(如可视区位置)，应适当增加防止方向安装错误的结构，可适当增加单边或双边定位柱，当为双边定位柱时，定位柱中心定位尺寸应不能相同。
COB液晶屏模组麻豆AV在线免费观看加工说明：表面处理：静电泳黑漆或按用户要求。壳厚标注：一般采用0.6mm 厚度或按用户要求。板材标注：冷压钢或按用户要求。硬度： HV5 105～HV5 126。
COB液晶屏模组麻豆AV在线免费观看公差要求：公差一般为±0.1mm，定位尺寸公差为±0.05mm，压痕凸起公差为±0.05mm，但LCD电极PITCH较大时，P>0.5mm 及外壳对LCD屏彩虹无影响者，可不遵照此尺寸公差。设计时切记配合公差的标注。对于导电橡胶连接产品，要考虑LCD、FRAME、PCB 之间的配合对位问题，以方便制作装配。想了解更多关于显示屏、触摸屏信息请关注本站，如果您想定制显示触控屏，可以随时与麻豆视频下载软件取得联系，麻豆视频下载软件麻豆视频下载软件可以为您专业定制！
